Дополнительная секция SGR-V 15104-2.5

Дополнительная секция SGR-V 15104-2.5

Металлический среднегрузовой стеллаж SGR-V – оптимальный выбор для хранения массивных грузов на складах, в авторемонтных мастерских, торговых помещениях, для размещения тяжёлой продукции на заводах.

• Преимущества линии SGR-V – конструкция повышенной прочности, которая позволяет поместить на ярус стеллажа солидный вес до 500 кг, а на весь стеллаж, соответственно, до 3000 кг; удобная перевозка в компактной упаковке и быстрая сборка.
• Стеллажи SGR-V изготавливаются из холоднокатаной высококачественной стали и усиливаются рёбрами жёсткости. Крепление ярусов к стойкам осуществляется на зацепах – это позволяет монтировать стеллаж намного быстрее и легко переставлять ярусы по высоте, не разбирая всю конструкцию.

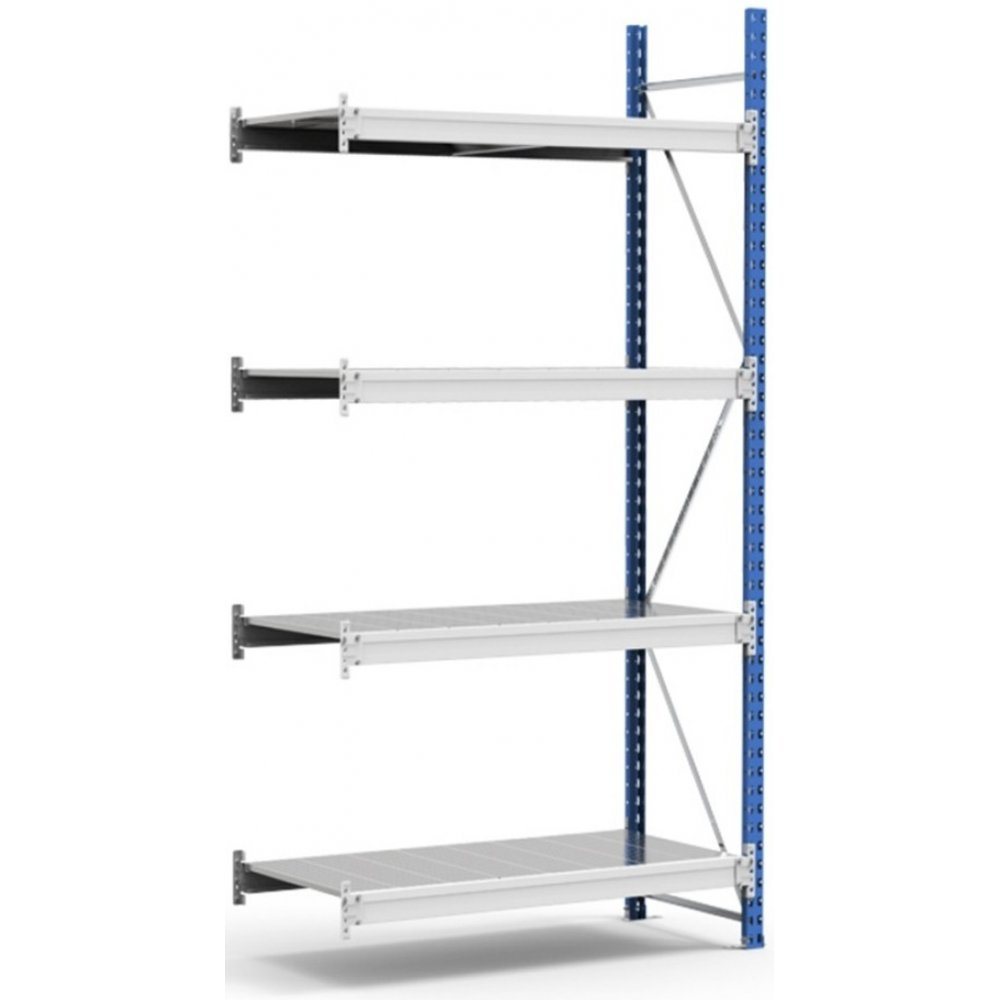

Дополнительная секция SGR-V 15104-2.5 – комплектация.

• Рама SGR – 1 шт. на дополнительную секцию стеллажа. Состав рамы:
  – Стойки рамные – 2 шт.
  – Стяжки рамные двух видов: горизонтальные и наклонные. Количество зависит от высоты и ширины стеллажа.
  – Подпятники металлические для анкерного крепления стеллажа к полу – 2 шт.
• Ярусы хранения SGR – 3 шт. Состав одного яруса:
  – Балки продольные сборные – 2 шт.
  – Стяжки балочные (количество зависит от ширины и глубины стеллажа).
  – Фиксаторы для зацепов, которыми балки крепятся к стойкам (по два на балку).
  – Полочный настил – набирается из стальных полок (от 8 до 14, в зависимости от ширины стеллажа).
  – Вариант полочного настила – шлифованная плита ДСП типа Р2, толщиной 16 мм.

Стеллаж SGR – особенности и характеристики

• Возможное количество ярусов – от трёх до шести на секцию. Максимальное расстояние от пола до нижнего яруса – не более 300 мм, между двумя соседними ярусами ‒ не более 800 мм.

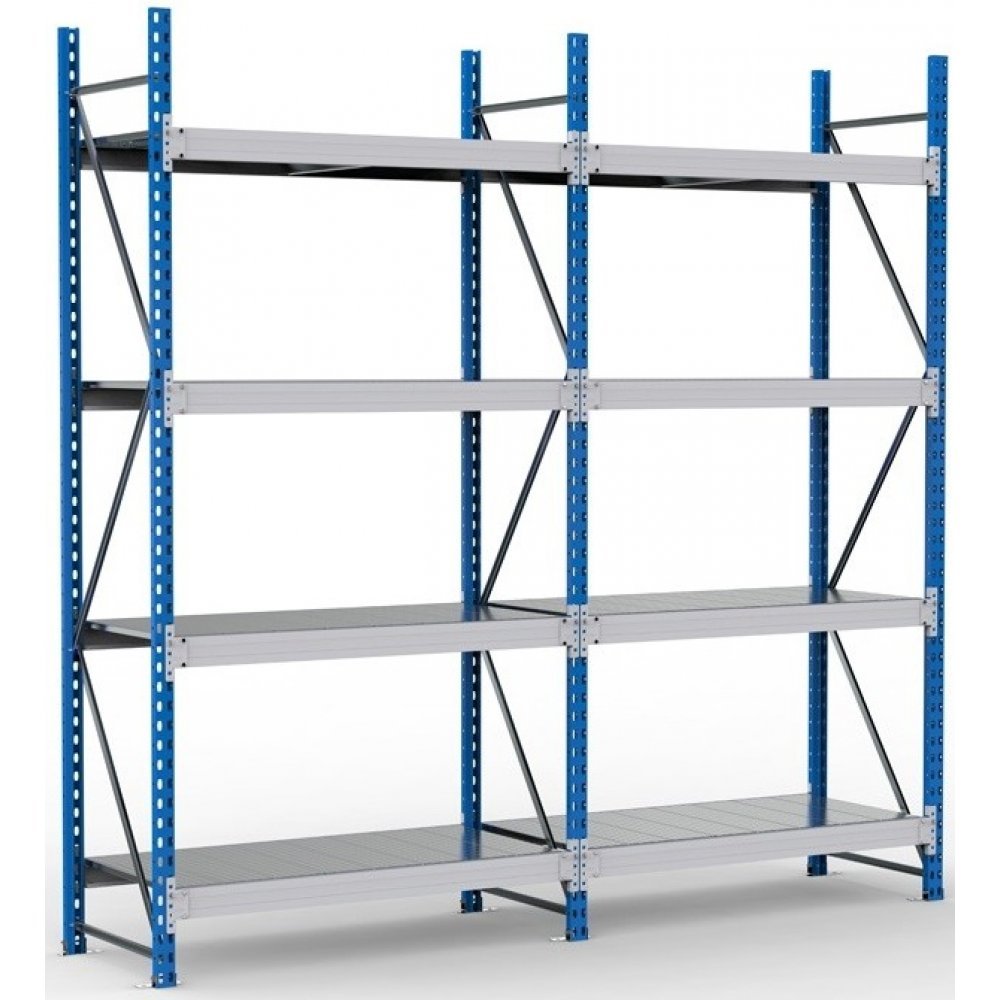

• К базовой секции можно присоединить любое количество дополнительных секций с каждой стороны.
• Распределённая нагрузка на односекционный стеллаж:
  — высотой 2000/2500/3000 мм – 2400 кг
  — высотой 3500 мм – 2000 кг.
• Распределённая нагрузка на многосекционный стеллаж:
  — высотой 2000/2500/3000 мм:
  на крайнюю секцию – 2700 кг
  на внутреннюю секцию – 3000 кг
  — высотой 3500 мм:
  на крайнюю секцию – 2200 кг
  на внутреннюю секцию – 2800 кг.
• Стойки производятся из стали «08 ПС» толщиной 1.2 мм. Конструкционное решение – С-образный фигурный профиль 44×54 мм с шестью рёбрами жёсткости.
• Стойки перфорированы в два ряда с шагом 50 мм: отверстия 25×14 мм – для размещения ярусов на удобном расстоянии друг от друга, и круглые отверстия Ø = 6 мм – для рамных стяжек.
• Стяжки рам делаются из оцинкованной стали 1 мм, профиль 24×12 мм с четырьмя изгибами жёсткости.
• Ярусные балки – холоднокатаная сталь 1.2 мм, фигурный С-образный профиль 80×37 мм, с девятью рёбрами жёсткости. Снабжены четырьмя отверстиями для зацепов Ø = 7 мм.
• Стяжки балок – оцинкованная сталь 0.8 мм, V-образный профиль 58×41 мм, с одним изгибом жёсткости.
• Полки SGR-V имеют цельнокатаную коробчатую форму с боковыми рёбрами жёсткости 18 мм. Материал – оцинкованная сталь 0.5-0.7 мм. В поперечном сечении – 25 изгибов жёсткости, образующих шесть прокатанных рёбер жёсткости по длине полки.
• Продольное ребро, отвечающее за сцепление полок, завальцовано, а все лицевые края полок имеют фаски – эти меры обеспечивают безопасность при сборке и использовании стеллажа.
• Настилы из ДСП укладываются на ярусные каркасы из балок и стяжек, крепление не требуется.
• Стойки высотой до 2.5 метров покрыты полимерной порошковой краской для защиты от коррозии и царапин. Более высокие стойки 3-3.5 метров изготавливаются из оцинкованной стали.
• Дизайн стеллажей – синие или светло-серые стойки с оцинкованными полками – производит приятное впечатление и удачно вписывается в любой интерьер складского помещения или торгового зала.
• Стеллажи SGR-V соответствуют госстандарту ГОСТ Р 56356-2015.
• Поставляются в разобранном виде. Инструкция по сборке прилагается.

Техника безопасности при монтаже.

• Сборку рам следует начинать с установки на стойки металлических подпятников.
• Чтобы стеллаж не опрокинулся при загрузке и дальнейшем использовании, обязательно рекомендуется крепить подпятники к полу анкерным методом, с помощью болтов М10×12×60. Болты в комплект не входят.
• Если на стеллаж высотой 3.5 м установлено шесть ярусов – нижний должен отстоять от пола не более чем на 200 мм. Расстояние между ярусами, максимально нагруженными, не должно превышать 1000 мм.
• Устанавливать фиксатор на каждый зацеп ярусной балки – обязательно!
• Нагружать ярусы стеллажа следует равномерно, начиная с нижних.
• Категорически запрещено превышать максимальную равномерно распределенную нагрузку в 500 кг на ярус. Исключение – ярусы 1200×1000 мм: на них распределённая нагрузка не должна превышать 300 кг.
• Загружать стеллаж можно только после полного завершения монтажа.
• Стеллажи нельзя использовать вне помещения: не допускается воздействие дождя, снега и т.д.
• Запрещается вставать на рамы и балки стеллажа.
